Выбор растворителя для разбавления ЛКМ. Каким должен быть уайт-спирит для ПФ-115
Лакокрасочные материалы, которые мы приобретаем в магазине, имеют свою определенную вязкость.
Как правило завод-изготовитель выпускает лакокрасочные материалы (эмали, краски, грунты, лаки, далее по тексту - ЛКМ) с вязкостью, удобной для нанесения кистью. Но кроме нанесения кистью есть еще и другие методы нанесения – валиком, пневматическим распылением и др.
Для применения указанных методов нанесения требуется снизить вязкость, сделать эмаль/краску менее густой. И тогда мы в определенной степени разбавляем ЛКМ растворителем до рабочей вязкости. К примеру, при нанесении распылением с пульверизатора, степень разбавления может составлять до 30% (в зависимости от основы краски).
На этом этапе проблемой может являться несовместимость растворителя с выбранным ЛКМ или отрицательное воздействие некачественного растворителя при формировании покрытия. Зачастую применение дешевых растворителей (в частности для эмалей ПФ-115, УРФ-1128 и аналогичных) снижают степень блеска, увеличивают время высыхания, а так же могут повлиять на насыщенность цвета.
Как избежать ошибок при выборе растворителя?
«Подобное растворяет подобное!!!»
На этом правиле основан выбор растворителя под различные типы ЛКМ.
Основной составляющей лакокрасочного материала является пленкообразующее вещество (лак, смола), на котором изготовлен соответствующий ЛКМ, и которое образует пленку лакокрасочного покрытия с определенным набором защитных свойств.
И вот здесь, при разбавлении эмали/краски до рабочей вязкости, мы выбираем тот растворитель, который подобен по своей химической природе (составу) пленкообразующему веществу на основе которого изготовлен ЛКМ.
Для алкидных эмалей и грунтовок мы выбираем уайт-спирит; для эпоксидных – растворитель Р-646; для нитроэмалей – растворитель Р-647; для акриловых – бутилацетат и этилацетат; для полиуретановых - растворитель Р-4, Р-5 и т.д. С водными красками еще проще – для всех водно-дисперсионных красок разбавителем служит вода.
Особенности в разбавлении эмалей ПФ-115, ГФ-021, УРФ-1128, УРФ-1101
Указанные эмали и грунты на сегодняшний день являются самыми востребованными и составляют 95% от выпускаемых органорастворимых ЛКМ в Украине. Такая статистика обусловлена оптимальным сочетанием таких показателей как цена, защитные свойства покрытия, удобство в использовании, срок эксплуатации покрытий.
Отверждение эмалей происходит за счет химической реакции функциональных групп лака с кислородом воздуха и за счет физического улетучивания растворителя из объема лакокрасочного материала. Роль растворителя в данном процессе достаточно значительна и правильный его выбор важен для достижения отличного результата при получении покрытия.
Здесь для разбавления до рабочей вязкости можно использовать следующие виды растворителей: уайт-спирит, сольвент, ксилол, скипидар, бензин и их смеси.
Учитывая то, что из перечисленных растворителей уайт-спирит является самым безопасным для организма человека (относится к 4-му классу опасности) и другие практические показатели (летучесть, растворяющая способность, запах), именно уайт-спирит рекомендуется использовать для разбавления алкидных и алкидно-уретановых эмалей и грунтов. Использование именно этого растворителя обуславливает получение покрытия с оптимальным сочетанием таких показателей как время высыхания, блеск, твердость, адгезия, прочностные свойства и как следствие срок эксплуатации покрытия.
Но не все так просто в условиях сегодняшних реалий рынка. Оказывается уайт-спирит уайт-спириту может быть рознь. Это обусловлено ограниченной доступностью данного материала на рынке, соответствующим ростом цен на этот продукт и как следствие появлением более дешевых «аналогов». По этой причине сейчас под маркой уайт-спирит можно получить растворитель, который будет отличаться по показателям летучести, пределы кипения, плотности от уайт-спирита.
Эти растворители, как и уайт-спирит тоже растворяют и разбавляют алкидные и алкидно-уретановые эмали/грунты, но зачастую оказывают при этом негативный эффект при образовании лакокрасочного покрытия.
Такой эффект обусловлен разницей в летучести этих видов растворителя.
Уайт-спирит представляет собой смесь жидких алифатических и ароматических углеводородов с температурными пределами кипения 155 – 200 оС. Относительная летучесть по ксилолу – 4 (фактически это означает что единица объема уайт-спирита улетучивается в четыре раза дольше такого же объема ксилола). Плотность не более 0,795 г/см3.
Уайт-спирит можно заменить более легкодоступными «легкими» и «тяжелыми» растворителями, которые имеют летучесть в сравнении с уайт-спиритом выше и ниже соответственно.
Легким растворителем может быть газолин и его аналоги, с летучестью 1-1,5 и температурным пределом кипения 100 – 160 оС.
Тяжелые растворители имеют летучесть от 8 и пределы кипения 180 – 300 оС. Часто в качестве тяжелых растворителей используются фракции дизельного топлива.
Заменить уайт-спирит можно как одним из растворителей, легким или тяжелым, так и их смесью.
Почему нужно выбирать качественный уайт-спирит?
Для того, чтобы в этом разобраться необходимо понимать механизм работы уайт-спирита в процессе высыхания эмали (предварительно разбавленной до рабочей вязкости). Химический процесс высыхания выглядит следующим образом:
1. Разбавление качественным уайт-спиритом. После нанесения эмали ПФ-115 (и подобных), из толщины покрытия происходит равномерное испарение растворителя, который полностью улетучивается за 24 часа.
Растворитель «выходит» из ЛКМ с определенной скоростью, при которой образуется гладкое, ровное покрытие, с заданной степенью блеска. Через 24 часа получается отвержденное по всей толщине покрытие.
2. Разбавление смесью тяжелого и легкого растворителя. После нанесения эмали ПФ-115, из покрытия сначала с большой скоростью испаряется фракция легкого растворителя. Высокая скорость испарения приводит к снижению блеска покрытия. Может даже наблюдаться появление рельефности покрытия (эффект «апельсиновой корочки»). При этом получается быстрое время высыхания «до отлипа». Но этот эффект обманчив. Отлип прекращается так как на поверхности образуется корочка. Но по всей толщине покрытие еще не высохло. На самом деле полное время высыхания покрытия будет составлять более 24 часов, так как основная часть тяжелой фракции растворителя будет испаряться вслед за легкой. При этом выход из покрытия этой части растворителя будет затруднен уже образовавшейся корочкой. Полное отверждение таких покрытий наступает как правило через 48-72 часа.

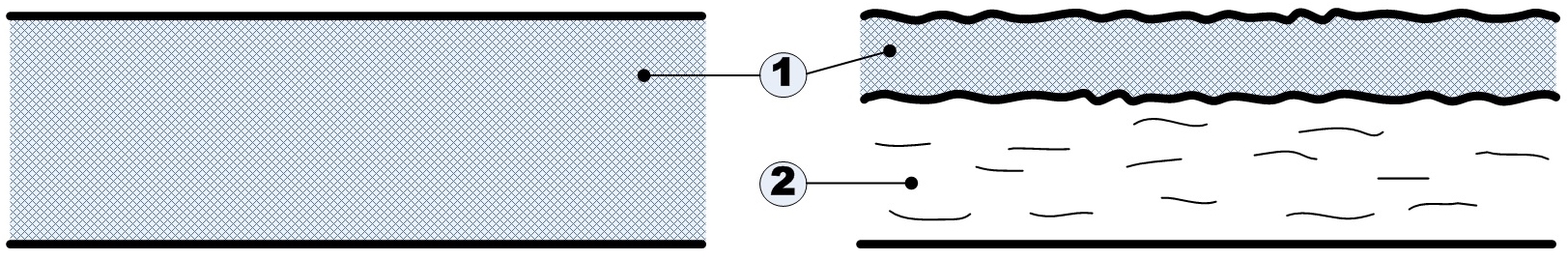

Схематическое изображение покрытий через 24 часа в разрезе по толщине приведено на рисунке ниже:
.jpg)
2- аморфная часть покрытия.
При использовании в качестве растворителя смеси легких и тяжелых углеводородных фракций в первую очередь ухудшается блеск покрытия, внешний вид (появление рельефности), физико-механические свойства (твердость покрытия) и срок эксплуатации в целом.
При использовании легкой или тяжелой фракции в чистом виде отрицательный эффект для покрытия будет еще сильнее.
В случае с легким растворителем будет наблюдаться ярко-выраженная рельефность покрытия вплоть до появления микротрещин, слабый блеск, плохая адгезия.
При использовании тяжелого растворителя будет долгое время высыхания, низкая твердость покрытия, плохая адгезия, на покрытии могут оставаться маслянистые разводы (если в качестве тяжелого растворителя использована фракция дизельного топлива).
Простой способ определить подлинность уайт-спирита
Казалось бы без соответствующей квалификации и лабораторного оборудования невозможно определить разницу в фракционном составе растворителей.
Но для потребителя есть нехитрый прием, которым можно воспользоваться для установления подлинности растворителя «уайт-спирит».
Для этого необходимо на чистый белый лист бумаги (желательно фильтровальной) поместить из стандартного 2-х кубового шприца с иглой одну каплю испытуемого растворителя и определить время улетучивания этого количества растворителя (до полного исчезновения мокрого пятна с бумаги).
Это количество уайт-спирита при температуре 20 оС будет испаряется с бумаги примерно за 4 минуты.
Если растворитель улетучивается намного быстрее – можно с уверенностью заключить что испытуемый образец легкая углеводородная фракция (легкий растворитель).
Если время улетучивания значительно дольше чем 4 минуты – в испытуемом образце содержится значительное количество тяжелого растворителя.
Если при этом еще остается маслянистое пятно на бумаге – тяжелый растворитель представляет собой фракцию дизельного топлива.
Внимание! Запрещается копирование текста без разрешения редакции Gaia-lkz и указания источника
